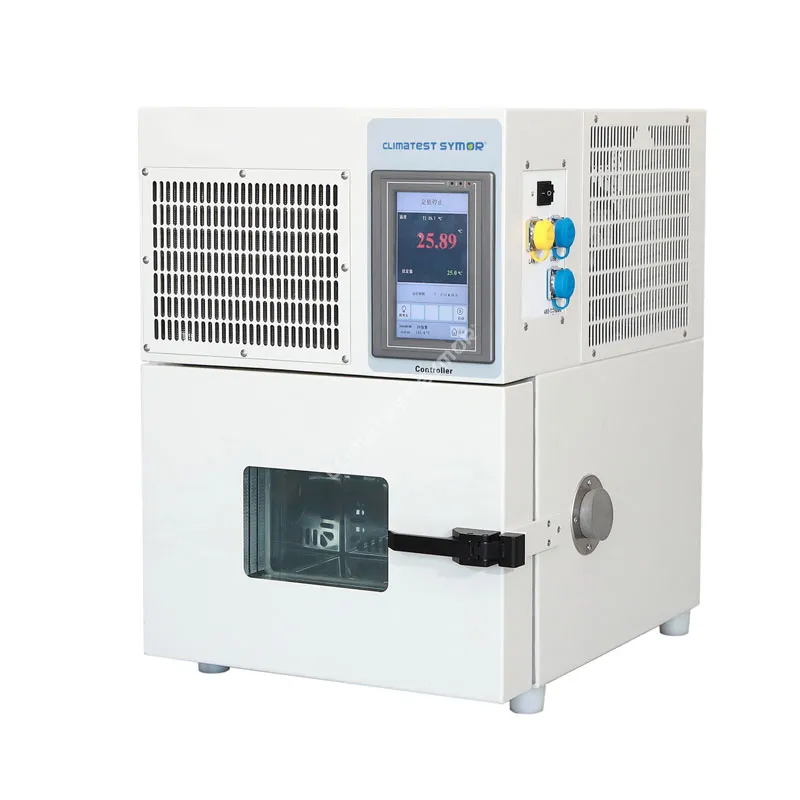

A Petite chambre d'essai de températureoffre exactement les mêmes capacités de détection des contraintes thermiques qu'une chambre thermique au sol, mais dans un encombrement qui tient sur une paillasse ou dans un laboratoire bondé.
Le défi est que « petit » ne signifie pas « plus faible ». Les mini-chambres d'essai de température compactes atteignent des taux de rampe de température de 3°C à 5°C par minute tout en consommant moins de 1,5 kW d'énergie. Ce guide fournit une description technique complète des spécifications de la chambre d'essai à petite température, y compris des tableaux de performances, une structure mécanique et des conseils d'application pratiques.
Spécifications techniques de base d'une petite chambre d'essai de températureLors de l'évaluation d'unPetite chambre d'essai de température, vous ne pouvez pas vous fier aux battages publicitaires. Les clients professionnels demandent des données. Vous trouverez ci-dessous les spécifications standard pour les chambres d'essais de température compactes hautes performances allant de 12 litres à 36 litres de volume interne, les tailles les plus courantes pour les tests au niveau des composants.
| Paramètre | Gamme Standard | Note d'ingénierie |
| Volume interne | 12L / 22L / 36L | 12L convient aux tests de PCB simples ou de cellules de batterie. Le 36L peut accueillir jusqu'à 3 capteurs automobiles simultanément. |
| Dimensions internes (L x P x H) | 310×230×200 mm (12L) à 400 x 300 x 300 mm (36L) | Assurez-vous que votre appareil testé (DUT) n’occupe pas plus des 2/3 de la zone interne pour maintenir la circulation de l’air. |
| Dimensions extérieures (L x P x H) | 500×540×650 mm (12L) à 640×730×920 mm (36L) | La plupart des unités sont conçues pour s'adapter aux paillasses de laboratoire. |
| Poids net | 60 kg à 90 kg | Vérifiez la charge nominale de votre établi. |
| Construction intérieure | Acier inoxydable SUS 304 | Offre une résistance à l’oxydation et permet un nettoyage facile |
| Construction extérieure | Acier laminé à froid avec revêtement en poudre | Propriété stable et résistante à la rouille |
Les spécifications de ce tableau déterminent si votre chambre d'essai à petite température répond aux normes de test internationales telles que CEI 60068-2-1 (froid) et CEI 60068-2-2 (chaleur sèche).
| Paramètre | Valeur (modèle standard) | Aperçu critique |
| Plage de température | -40°C à +130°C | -40°C couvre 95 % des tests électroniques commerciaux. |
| Fluctuations de température | ± 0,5 °C | Mesure la stabilité à court terme en un seul point de capteur. |
| Uniformité de la température | <2,0°C (@9 points) | Pas de charge |
| Taux de chauffage | 2,0-3,0°C/min en moyenne | De -40°C à +85°C |
| Taux de refroidissement | 1,0-2,0°C/min en moyenne | De +85°C à -40°C. Limité par la cylindrée du compresseur à basse température. |
| Résolution de température | 0,1 °C | La haute résolution est essentielle pour les tests de stabilité des capteurs et oscillateurs MEMS. |
A Petite chambre d'essai de températureest normalement intégré à votre flux de travail, vos systèmes de données et votre environnement physique existants.

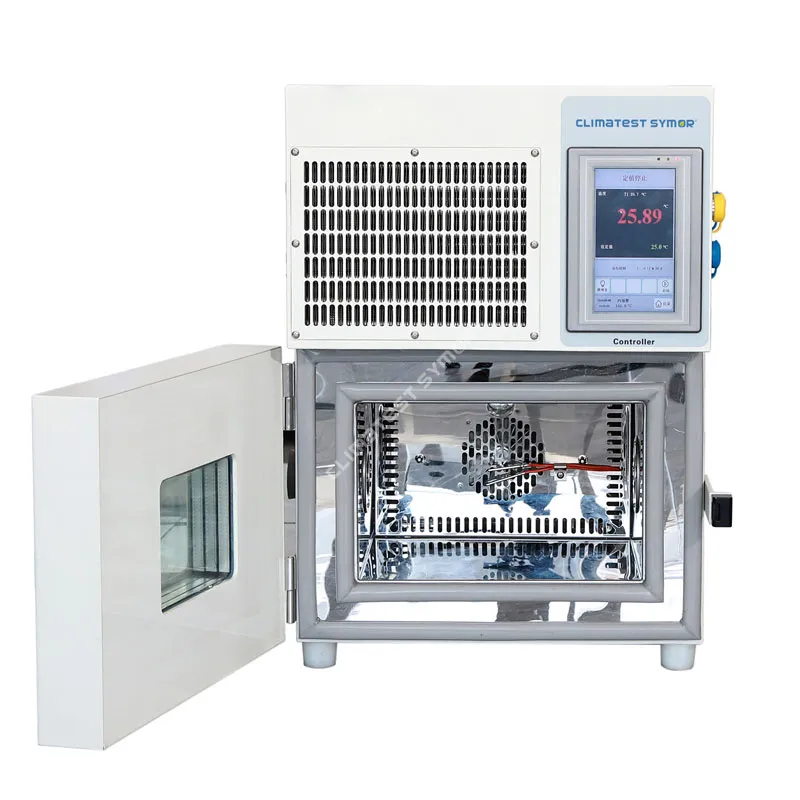

Système de circulation d'air
Toutes les chambres compactes modernes utilisent une conception à convection à air forcé. Un ventilateur centrifuge monté sur la paroi arrière aspire l'air à travers un serpentin de chauffage et d'évaporateur à ailettes, puis le distribue verticalement à travers des conduits latéraux perforés. La vitesse de l'air doit être comprise entre 1,5 m/s et 3,0 m/s. Des vitesses plus élevées améliorent l'uniformité mais peuvent refroidir des échantillons petits et légers plus rapidement que la vitesse de rampe programmée.
Port de câble et accessoires
ChaquePetite chambre d'essai de températuredoit inclure un port d’accès latéral. Le diamètre standard est de 50 mm (2 pouces). Le port comprend un bouchon en caoutchouc de silicone qui maintient l'étanchéité de la chambre tout en permettant le passage des fils. Pour les DUT alimentés, utilisez exclusivement le port de câble ; ne fermez jamais la porte des câbles.

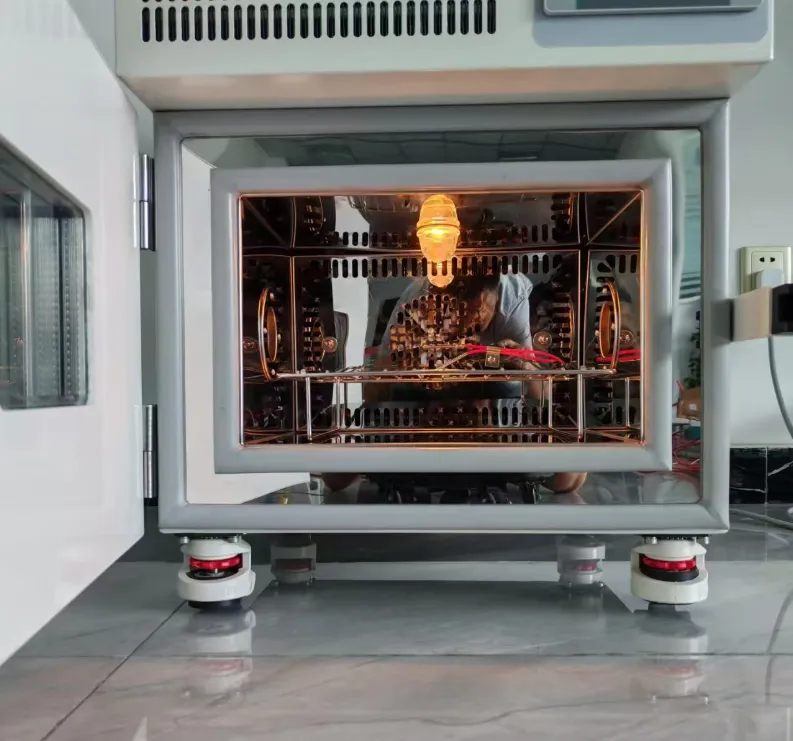

Étagères et charge
La mini chambre de température standard comprend une étagère en acier inoxydable. La charge maximale sur l'étagère varie généralement de 10 kg à 20 kg, l'étagère inférieure étant conçue pour la pleine capacité de la chambre.
Les trois questions suivantes représentent les préoccupations techniques et opérationnelles les plus fréquemment soulevées par les responsables de laboratoire, les ingénieurs qualité et les spécialistes des achats lors de la spécification d'une chambre d'essai à petite température.
1 : Comment puis-je calculer la taille correcte d’une chambre d’essai à petite température pour mes échantillons d’essai ?
Vous devez vous assurer que votre spécimen n’occupe pas plus des deux tiers du volume interne et qu’aucun échantillon ne se trouve à moins de 10 cm d’une paroi intérieure.
La règle du tiers est basée sur la dynamique du flux d’air. Par exemple, si vous sélectionnez une chambre de test à petite température de 36 L, le volume total de votre échantillon ne doit pas dépasser 24 litres. Voici la méthode de calcul étape par étape :
. Mesurez les dimensions de votre DUT en centimètres : Longueur x Largeur x Hauteur.
. Calculez le volume d’un échantillon unique en litres : (L x L x H) / 1 000.
. Multipliez par le nombre d’échantillons pour obtenir le volume total de l’échantillon.
De plus, maintenez un espace libre pour la circulation de l’air. Le plénum de retour d’air est généralement situé sur le mur du fond. Bloquer cela avec un échantillon trop grand entraînera un biais de température important. Pour des résultats fiables, utilisez toujours les étagères perforées fournies et n’empilez jamais les échantillons directement sur le fond de la chambre.
2 : Comment effectuer un test d'uniformité de température (cartographie) sur ma petite chambre de test de température ?
Vous aurez besoin d'un enregistreur de données multicanal calibré avec au moins 9 capteurs PT100
Voici la méthode professionnelle :
. 9 Capteur de température PT100, calibré avec une précision de ±0,3°C
. Enregistreur de données avec un taux d'échantillonnage de 50 ms à 1 seconde
. Fixation de chambre ou grille (non métallique pour éviter la conduction thermique)
Procédure d'essai :
1.Placez les 9 capteurs à l’intérieur de la chambre vide à ces endroits :
. 8 coins (chacun à moins de 50 mm du mur)
. Centre géométrique
2. Réglez la chambre sur trois points de consigne dont vous avez besoin : -40°C, +25°C et +85°C.
3. Prévoyez 30 minutes de stabilisation (temps de trempage) à chaque point de consigne.
4. Enregistrez les données de température pendant 30 minutes à chaque point de consigne.
5.Calculez l'uniformité comme suit : (Température la plus élevée enregistrée parmi 9 points) moins (Température la plus basse enregistrée parmi 9 points).
Critères de réussite : Pour une qualité élevéePetite chambre d'essai de température, l'uniformité doit être ≤2,0°C. Si votre chambre dépasse l'uniformité de 3,0°C, recherchez un ventilateur bloqué, un chauffage défectueux ou une faible charge de réfrigérant. Effectuez ce test chaque année et après tout déplacement de la chambre.
