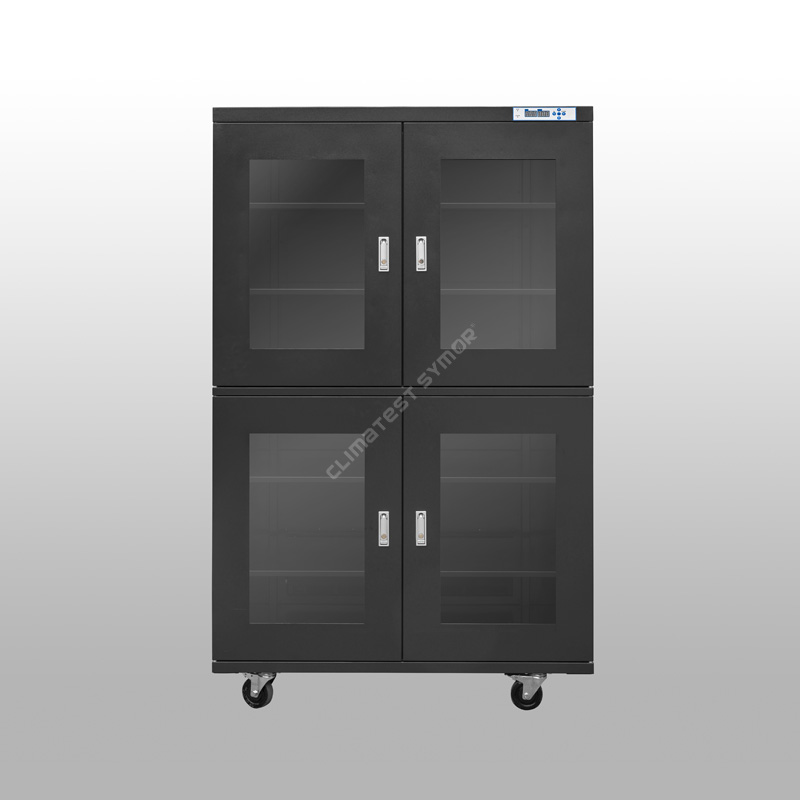

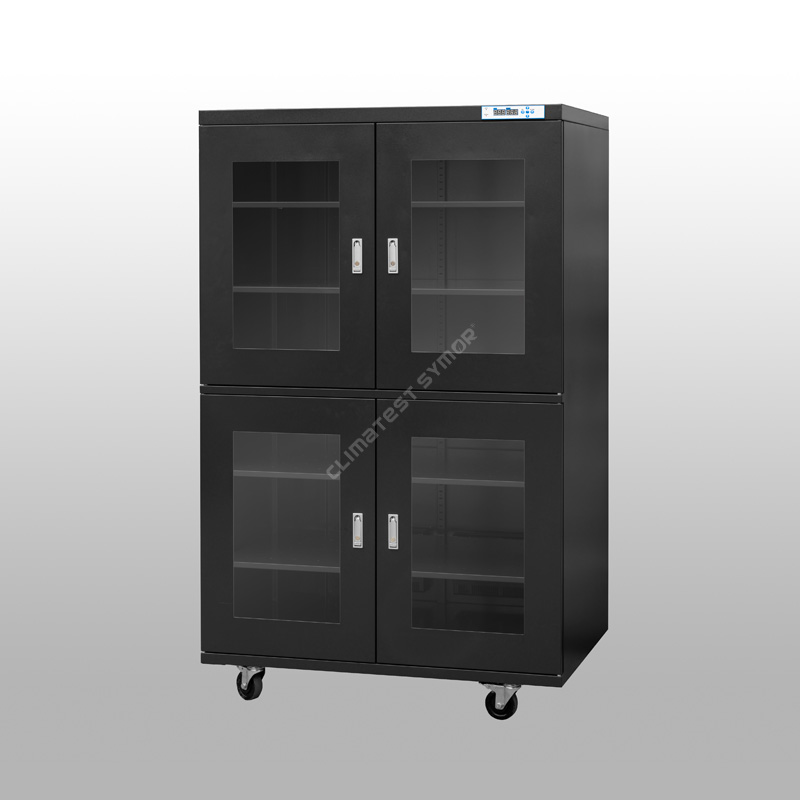

Armoires sèches à faible humidité

Description

Les armoires sèches à faible humidité de contrôle <1 % HR sont principalement conçues pour les composants électroniques classés sous des niveaux de sensibilité à l'humidité élevée (MSL), en particulier les niveaux 4, 5, 5a et 6. Ces armoires de stockage à très faible humidité sont capables de maintenir systématiquement un environnement de stockage < 1 % HR, se conformant ainsi à la norme industrielle internationale IPC/JEDEC J-STD-033.

 Armoires sèches à faible humidité : Spécifications

Armoires sèches à faible humidité : Fonctionnalité

▸Humidité relative : <1 % HR, offrant une solution de stockage à très faible humidité pour MSL 4, 5, 5a et 6.

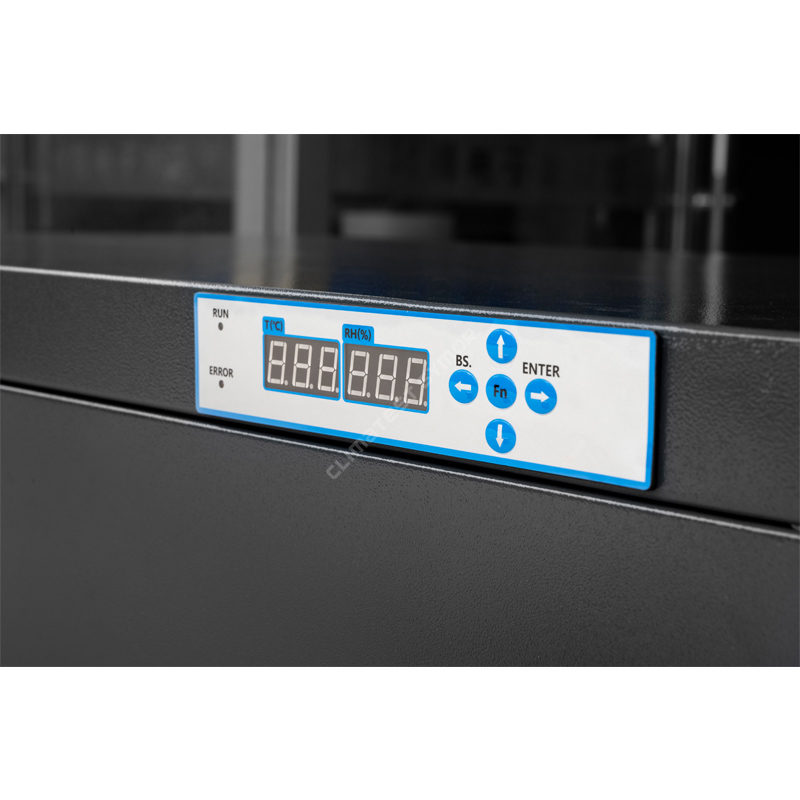

▸Affichage numérique : écran LED HD contrôlé par micro-ordinateur, réglage RH convivial, surveillance en temps réel.

▸Sécurité ESD : résistance antistatique de surface 10⁵–10⁹ Ω.

▸Étagères réglables : hauteur réglable, s'adaptant à des composants de différentes tailles.

▸Fonction mémoire : pas besoin de réinitialisation après une panne de courant.

▸Efficacité énergétique : économie d'énergie, tout en maintenant un contrôle très efficace de l'humidité.

Comment déshumidifier ?

Le principe de déshumidification d'une armoire sèche à faible humidité <1 % HR est « l'adsorption physique via des tamis moléculaires + régénération cyclique » (la méthode la plus fiable), l'armoire sèche de refroidissement TE normale ne peut pas atteindre un niveau d'humidité aussi ultra-faible.

Processusus d'adsorption : Des tamis moléculaires sont utilisés comme matériau adsorbant dans l'armoire ; ces tamis comportent un vaste réseau de micropores nanométriques qui adsorbent les molécules d'eau de l'air, un peu comme une éponge absorbant l'eau. Un ventilateur aspire l'air humide dans les unités sèches, où les molécules d'eau subissent une adsorption physique, et l'air séché est ensuite renvoyé à l'intérieur de l'armoire.

RégénérationProcessus:Une fois que le tamis moléculaire atteint la saturation d'adsorption, le système démarre automatiquement un chauffage à basse température en douceur pour convertir les molécules d'eau adsorbées en vapeur d'eau, qui est ensuite expulsée de l'armoire ; le tamis moléculaire retrouve ainsi sa capacité d'absorption de l'humidité.

<1 % HR Les armoires sèches à faible contrôle d'humidité adoptent une technologie de pointe, y compris des capteurs d'humidité relative (HR) et de température importés de Suisse, pour garantir un contrôle et une surveillance précis de l'environnement interne, la précision du capteur d'humidité est de +/-2 % RH. En maintenant un environnement stable et à faible humidité, les armoires sèches protègent efficacement les objets sensibles des effets néfastes de l'humidité, tels que la corrosion, la moisissure et la dégradation.

Armoires sèches à faible humidité de contrôle dans l'assemblage SMT

Dans l'industrie SMT (Surface Mount Technology), la principale application des armoires sèches <1 % RH est la gestion et le contrôle spécialisés des dispositifs sensibles à l'humidité (MSD), garantissant qu'ils restent absolument secs avant le brasage par refusion, évitant ainsi les dommages aux composants causés par « l'effet pop-corn ».

La durée de vie au sol fait référence à la durée maximale autorisée pendant laquelle un MSD (dispositif sensible à l'humidité) peut rester dans un environnement d'usine standard (≤ 30 °C / 60 % HR), après avoir été retiré de son sac sous vide barrière contre l'humidité, tout en restant sûr pour le placement et le brasage par refusion.

Méthode d'application : Une fois les composants MSL niveaux 4 à 6 retirés de leurs sacs sous vide, si les processus de montage et de brasage par refusion ne sont pas terminés dans la durée de vie spécifiée, ils doivent être immédiatement placés dans une armoire de stockage sèche <1 % d'humidité relative. Dans cet environnement à très faible humidité (<1 % d'humidité relative), le processus d'absorption de l'humidité des composants est effectivement « mis en pause » et la durée de vie restante du sol cesse d'être consommée. L'armoire sèche ne réalise aucune précuisson, qui peut être directement chargée sur la ligne pour utilisation, augmentant ainsi considérablement l'efficacité de la production.

Profil d'humidité en temps réel(Humidité ambiante 60%HR, sans charge) :

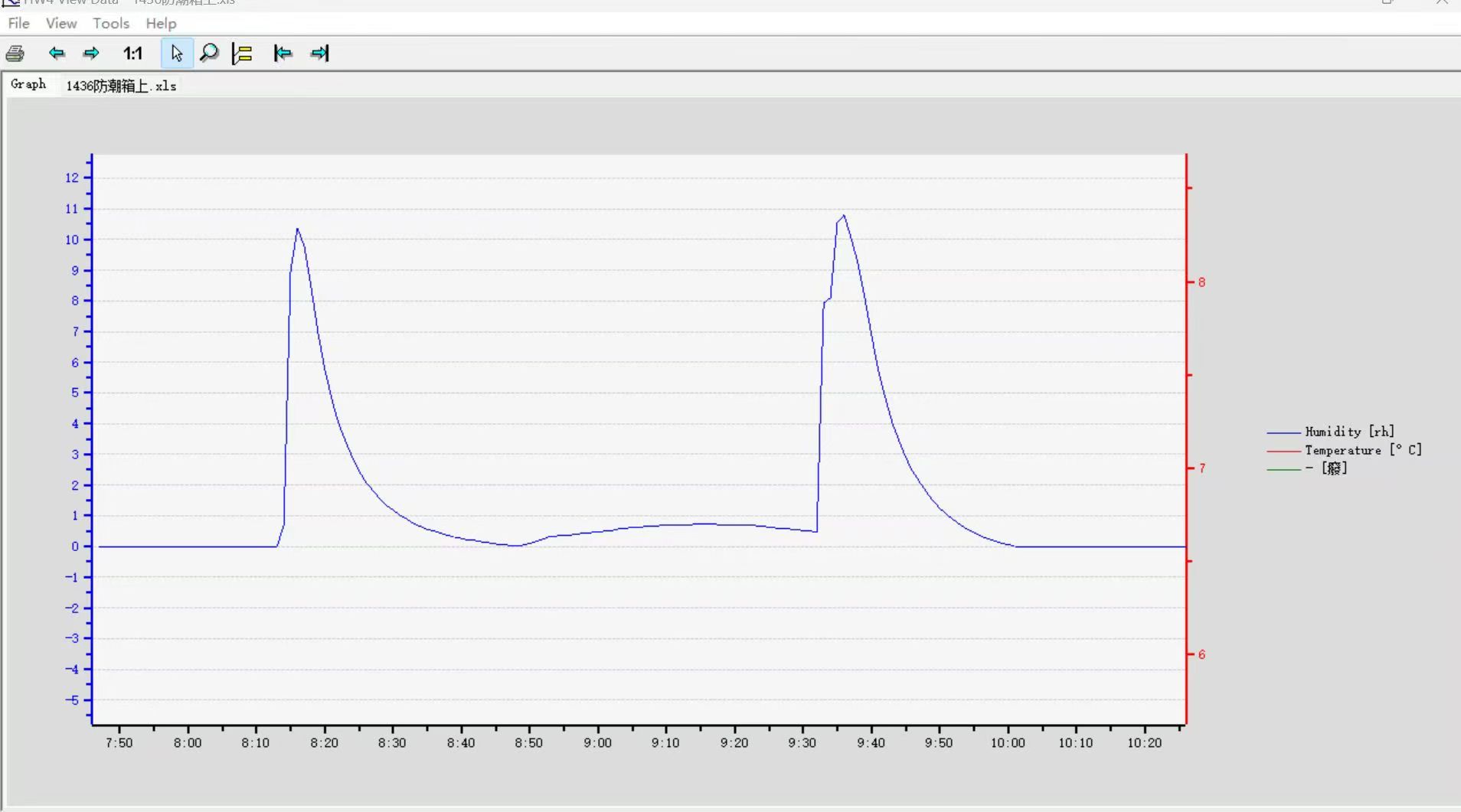

Ouvrir la porte 30 secondes à chaque fois, puis fermer :

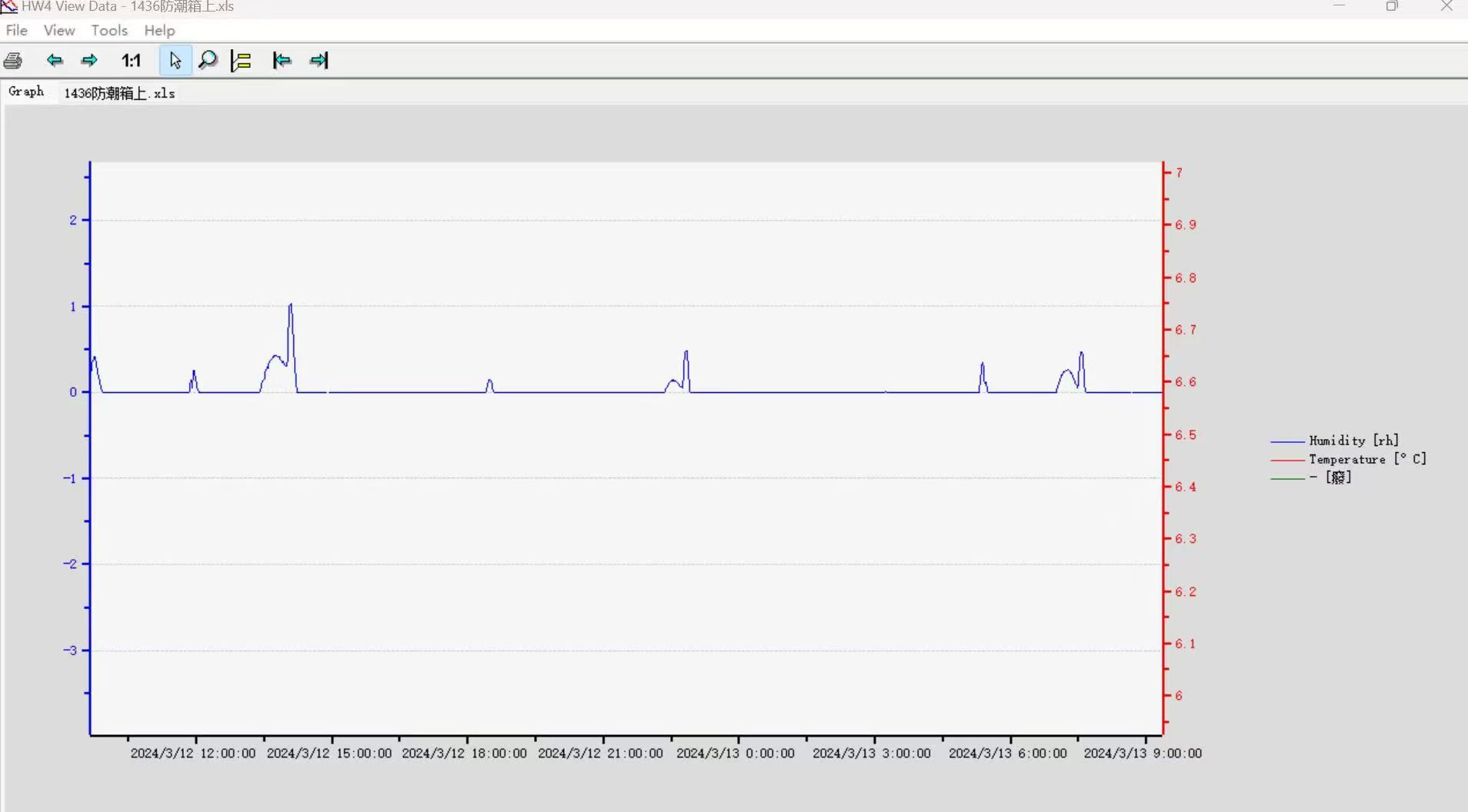

Stockage longue durée sans ouvrir la porte :

Mesure de l'humidité en temps réel avant expédition

Nous utilisons un hygromètre Rotronics de haute précision pour mesurer à nouveau l'armoire sèche <1% HR avant l'expédition et délivrons un certificat d'étalonnage. Nous déboguons soigneusement chaque armoire et nous assurons que tout fonctionne bien après son arrivée entre les mains du client.

Différence entre les armoires sèches à faible humidité et les armoires à azote :

▸Les armoires de séchage à faible humidité utilisent des unités sèches pour déshumidifier, sans consommables, sans remplacement, et elles absorbent l'humidité et l'évacuent automatiquement vers l'extérieur.

▸Les armoires de purge à l'azote utilisent de l'azote gazeux pour atteindre une application de stockage à faible humidité et à faible niveau d'oxygène, le gaz N2 est consommable.

<1 % HR Armoires sèches à faible humidité de contrôle : Application

▸Fabrication de semi-conducteurs et d’électronique :

. Plaquettes/puces/BGA/PCB : pour les composants sensibles à l'humidité avec un niveau de sensibilité à l'humidité (MSL) allant de 2a à 5a, empêche « l'effet pop-corn » (fissuration interne) provoqué par la vaporisation rapide de l'humidité interne pendant le soudage.

. Photoresists/Flux : Empêche la dégradation des performances résultant de l’absorption de l’humidité.

▸Optique et instrumentation de précision

. Lentilles de haute précision / Optiques traitées / Faces d'extrémité de fibre

Pour plus de détails sur les armoires sèches à faible humidité de contrôle à moins de 1 % HR, veuillez visiter notre site Web www.climatestsymor.com ou envoyer un e-mail à sales@climatestsymor.com. Nous vous répondrons dans les plus brefs délais et apprécions une éventuelle coopération.
