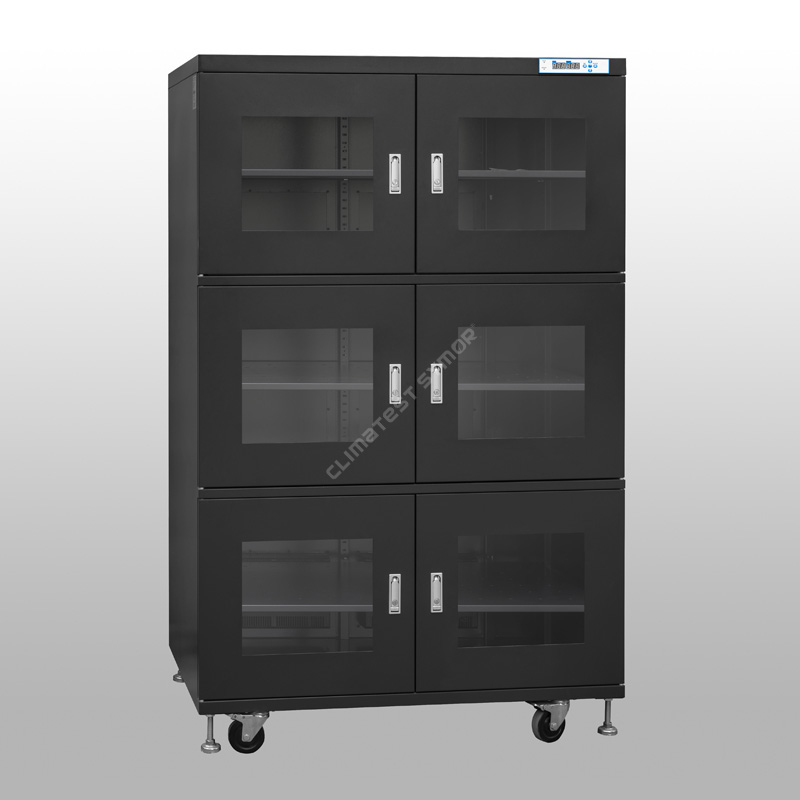

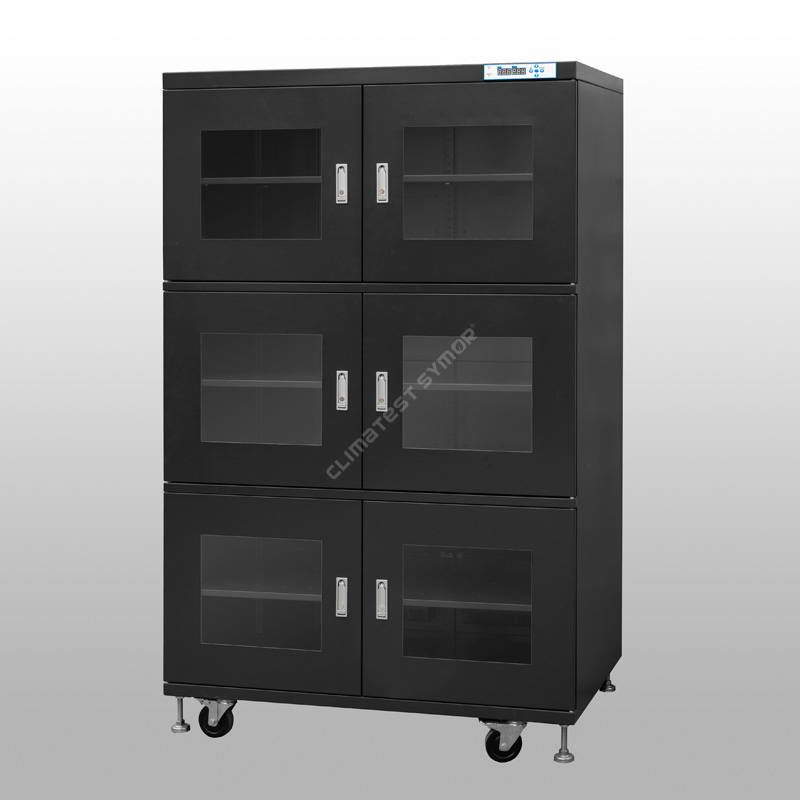

Armoire sèche inférieure à 1 % HR

Description

Une armoire sèche inférieure à 1 % HR permet un stockage à très faible humidité pour les lignes de production SMT. Utilisant la technologie de déshumidification la plus avancée, l'armoire crée une atmosphère extrêmement sèche qui empêche « l'effet pop-corn » dans les composants sensibles à l'humidité, prolonge leur durée de vie utile et élimine le besoin d'azote coûteux ou de cuisson fréquente à haute température.

Armoires sèches inférieures à 1 % HR : Spécifications

Armoires sèches inférieures à 1 % HR : Fonctionnalité

▸Humidité relative : <1 % HR, offrant une solution de stockage à très faible humidité pour MSL 4, 5, 5a et 6.

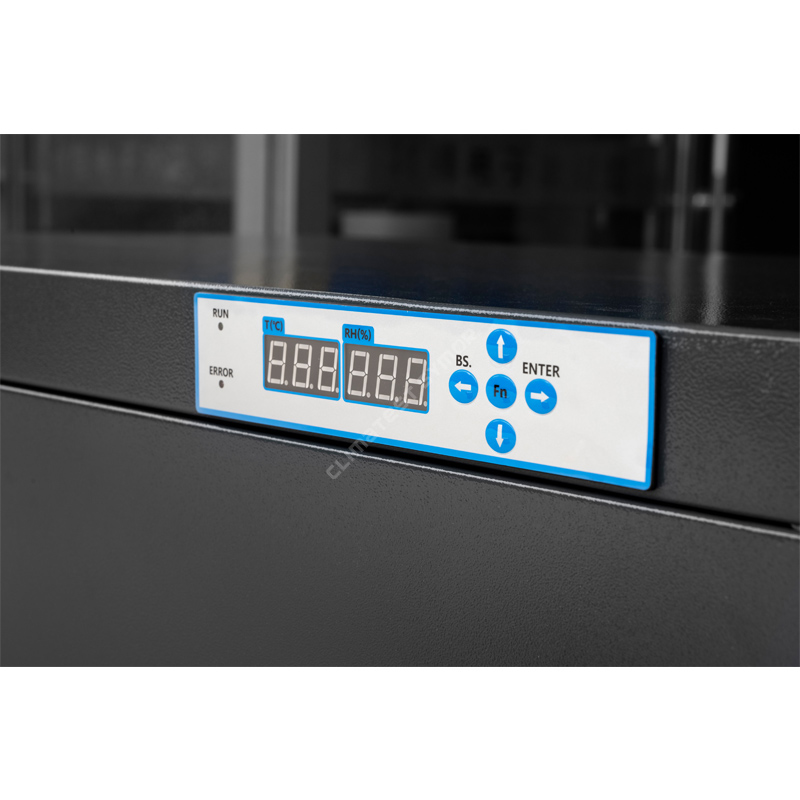

▸Affichage numérique : écran LED HD contrôlé par micro-ordinateur, réglage RH convivial, surveillance en temps réel.

▸Sécurité ESD : résistance antistatique de surface 10⁵–10⁹ Ω.

▸Étagères réglables : hauteur réglable, s'adaptant à des composants de différentes tailles.

▸Fonction mémoire : pas besoin de réinitialisation après une panne de courant.

▸Efficacité énergétique : économie d'énergie, tout en maintenant un contrôle très efficace de l'humidité.

Comment déshumidifier ?

Le principe de déshumidification d'une armoire sèche à humidité relative inférieure à 1 % est « l'adsorption physique via des tamis moléculaires + régénération cyclique » (la méthode la plus fiable), l'armoire sèche de refroidissement TE normale ne peut pas atteindre un niveau d'humidité aussi ultra-faible.

Processusus d'adsorption : Des tamis moléculaires sont utilisés comme matériau adsorbant dans l'armoire ; ces tamis comportent un vaste réseau de micropores nanométriques qui adsorbent les molécules d'eau de l'air, un peu comme une éponge absorbant l'eau. Un ventilateur aspire l'air humide dans les unités sèches, où les molécules d'eau subissent une adsorption physique, et l'air séché est ensuite renvoyé à l'intérieur de l'armoire.

RégénérationProcessus:Une fois que le tamis moléculaire atteint la saturation d'adsorption, le système démarre automatiquement un chauffage à basse température en douceur pour convertir les molécules d'eau adsorbées en vapeur d'eau, qui est ensuite expulsée de l'armoire ; le tamis moléculaire retrouve ainsi sa capacité d'absorption de l'humidité.

En dessous de 1 % HR, les armoires sèches adoptent une technologie de pointe, y compris des capteurs d'humidité relative (HR) et de température importés de Suisse, pour garantir un contrôle et une surveillance précis de l'environnement interne, la précision du capteur d'humidité est de +/-2 % HR. En maintenant un environnement stable et à faible humidité, les armoires sèches protègent efficacement les objets sensibles des effets néfastes de l'humidité.

Applications dans la fabrication électronique SMT

Les armoires sèches inférieures à 1 % d'humidité relative sont essentielles pour les appareils sensibles à l'humidité (MSD) classés MSL 4, 5, 5A et 6 selon les normes IPC/JEDEC J-STD-033 :

▸ Cas d'utilisation principaux : prévention de « l'effet pop-corn » : lors du brasage par refusion (températures maximales ~ 260 °C), l'humidité emprisonnée à l'intérieur des boîtiers IC en plastique se transforme en vapeur, provoquant des fissures internes et un délaminage. Le stockage à très faible humidité élimine cette humidité avant le soudage.

▸ Pause de la durée de vie du sol : lorsque les MSD sont retirés de leurs sacs scellés anti-humidité, leur horloge de « durée de vie du sol » commence à tourner. Les stocker dans une armoire <1 % HR met effectivement cette minuterie en pause, permettant ainsi aux composants inutilisés d'être stockés en toute sécurité et réutilisés plus tard sans cuisson.

▸Prévention de l'oxydation : l'atmosphère ultra-sèche empêche l'oxydation des tampons de cuivre exposés, des finitions argentées et des surfaces soudables, préservant ainsi la soudabilité pendant des années.

La durée de vie au sol fait référence à la durée maximale autorisée pendant laquelle un MSD (dispositif sensible à l'humidité) peut rester dans un environnement d'usine standard (≤ 30 °C / 60 % HR), après avoir été retiré de son sac sous vide barrière contre l'humidité, tout en restant sûr pour le placement et le brasage par refusion.

Méthode d'application : Une fois les composants MSL niveaux 4 à 6 retirés de leurs sacs sous vide, si les processus de montage et de brasage par refusion ne sont pas terminés dans la durée de vie spécifiée, ils doivent être immédiatement placés dans une armoire sèche à moins de 1 % d'humidité relative. Dans cet environnement à très faible humidité (<1 % d'humidité relative), le processus d'absorption de l'humidité des composants est effectivement « mis en pause » et la durée de vie restante du sol cesse d'être consommée. L'armoire sèche ne réalise aucune précuisson, qui peut être directement chargée sur la ligne pour utilisation, augmentant ainsi considérablement l'efficacité de la production.

Profil d'humidité en temps réel(Humidité ambiante 60%HR, sans charge) :

Ouvrir la porte 30 secondes à chaque fois, puis fermer :

Stockage longue durée sans ouvrir la porte :

Mesure de l'humidité en temps réel avant expédition

Nous utilisons un hygromètre Rotronics de haute précision pour mesurer à nouveau l'armoire sèche inférieure à 1 % d'humidité relative avant l'expédition et délivrons un certificat d'étalonnage. Nous déboguons soigneusement chaque armoire et nous assurons que tout fonctionne bien après son arrivée entre les mains du client.

Différence entre les armoires sèches et les armoires à azote :

▸Les armoires de séchage utilisent des unités sèches pour déshumidifier, sans consommables, sans remplacement, et elles absorbent l'humidité et l'évacuent automatiquement vers l'extérieur.

▸Les armoires à azote utilisent la purge à l'azote pour atteindre une application de stockage à faible humidité et à faible niveau d'oxygène, le gaz N2 est consommable.

Composants nécessitant des armoires sèches <1 % HR :

▸IC, BGA, QFP et tous les composants SMD avec MSL 5/6

▸PCB nus (empêche l'oxydation et l'absorption d'humidité)

▸Poudres métalliques pour imprimante 3D (hygroscopiques et réactives)

Conformité aux normes de l'industrie

En dessous de 1 % d’humidité relative, les armoires sèches sont conçues pour atteindre ou dépasser :

IPC/JEDEC J-STD-033             Manipulation, emballage et stockage des TMS

IPC-1601                                 Stockage et manipulation des PCB

CEI 61340-5-1                          Contrôle ESD (pour les modèles sécurisés ESD)

Qui achète chez nous ?

Symor vend des armoires contrôlées à faible humidité aux fabricants de semi-conducteurs et d'électronique de renommée mondiale, tels que Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn et des universités comme Stanford, Illinois, ETH Zürich........nos armoires sèches aident les clients :

▸Résoudre les principaux problèmes : résoudre complètement les défis de la gestion des MSD (dispositifs sensibles à l'humidité)

▸Réduire les coûts et améliorer l'efficacité de l'assemblage : a généré un retour sur investissement (ROI) significatif

▸Performance exceptionnelle du produit : technologie de contrôle de l'humidité stable et fiable
