Pour les laboratoires de recherche, les services de contrôle qualité et les équipes d'ingénierie R&D, leChambre d'essai de température de paillassereprésente la défense de première ligne contre les pannes de produits. Contrairement aux chambres d'essai sans rendez-vous, les unités de paillasse offrent un encombrement compact. Que vous testiez des composants électroniques, des cartes PCB, des cellules de batterie ou des mobiles, il est essentiel de comprendre les spécifications techniques pour générer des données reproductibles et convaincantes.
Ce guide fournit une analyse complète et détaillée des spécifications, des caractéristiques opérationnelles et des directives d'achat.
Lors de l'évaluation d'unChambre d'essai de température de paillasse, les acheteurs se concentrent souvent uniquement sur les limites de température minimale et maximale. Pour vous aider dans votre processus de sélection, nous avons compilé les spécifications standard d’une chambre d’essai de température programmable et performante. Les données ci-dessous représentent la référence de l'industrie pour les unités allant de 22 à 36 litres, l'idéal pour les paillasses de laboratoire.

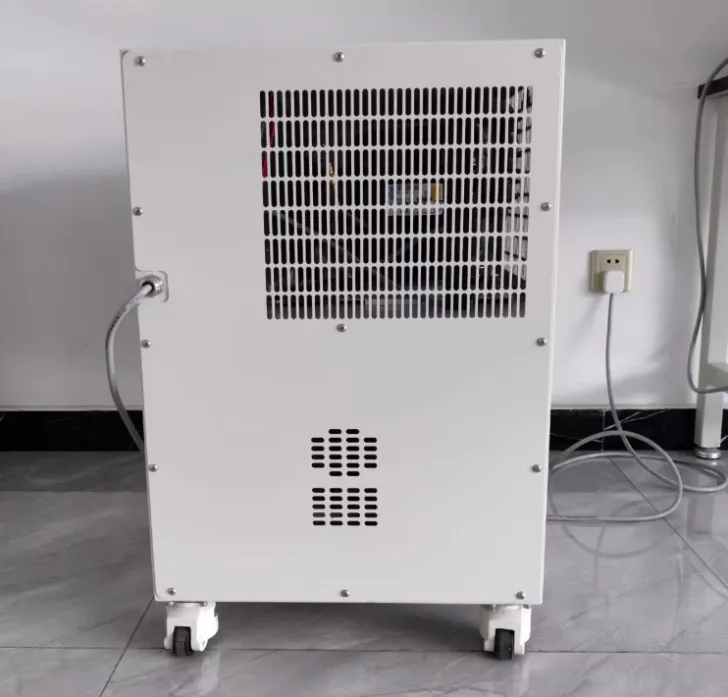

| Paramètre | Spécification standard | Aperçu technique |
| Volume interne | 12L / 22L / 36L (sélectionnable) | 12L est idéal pour les tests de PCB ; 22L et 36L peuvent accueillir des batteries ou des assemblages plus grands. |
| Dimensions internes (LxPxH) | 310×230×200 mm (12L) à 400 x 300 x 300 mm (36L) | Assurez-vous du chargement des étagères et de la circulation de l’air. Ne pas emballer les échantillons au-dessus des 3/2 du volume interne. |
| Dimensions extérieures (LxPxH) | 500×540×650 mm (12L) à 640×730×920 mm (36L) | Nécessite un espace libre de 30 cm sur les côtés pour la ventilation |
| Poids net | 60 kg à 90 kg | Crucial pour l’évaluation sur table. Assurez-vous que votre établi peut supporter la charge statique ainsi que les vibrations dynamiques. |
| Matériau intérieur | Acier inoxydable SUS304 (brossé/miroir) | Offre une résistance à la rouille et une réflectivité élevée pour une répartition uniforme de la température. |
C'est le cœur de la chambre d'essai de température. Les chiffres sur la fiche technique doivent correspondre à la physique du monde réel. Faites attention aux conditions « sans charge » et « en charge ».
| Paramètre | Spécification standard | Aperçu technique |
| Plage de température | -40°C à +130°C (Options étendues : -20°C à +130°C) | -40°C est suffisant pour la plupart des appareils électroniques commerciaux. |
| Fluctuations de température | ± 0,5 °C | Représente la stabilité à court terme à un seul point de contrôle. Indispensable pour les tests d'exposition statique. |
| Uniformité de la température | <2,0 °C | Mesure la variation de température sur 9 points dans l’espace de travail vide. |
La fiabilité est largement déterminée par le « triangle d'or » : compresseur, contrôleur et débit d'air.
| Paramètre | Spécification standard | Aperçu technique |
| Taux de refroidissement | 1,0 °C/min à 3,0 °C/min (+85°C à -40°C) | Tarif moyen, sans charge |
| Taux de chauffage | 3,0 °C/min à 5,0 °C/min (-40°C à +85°C) | Les radiateurs nichrome fournissent une chaleur sèche et réactive. Des tarifs plus rapides testent l’isolation de votre DUT. |
| Compresseur | Hermétique ou Rotatif (Français Tecumseh / Copeland) | Hermetic est plus silencieux pour une utilisation en laboratoire ; Le rotatif est plus durable pour les cycles industriels. |
| Réfrigérant | R449A, R448A (faible GWP), R404A | La réglementation européenne sur les gaz fluorés élimine progressivement les gaz à fort PRG. Veiller au respect des lois environnementales locales. |
| Circulation de l'air | Ventilateur centrifuge Sirocco | Crée un champ de convection à air pulsé. |
SymorLes unités de chambre d'essai de température de paillasse ont évolué de simples thermostats à des plates-formes sophistiquées d'acquisition de données.
Le contrôleur est le cerveau de l’opération.
Le contrôleur programmable

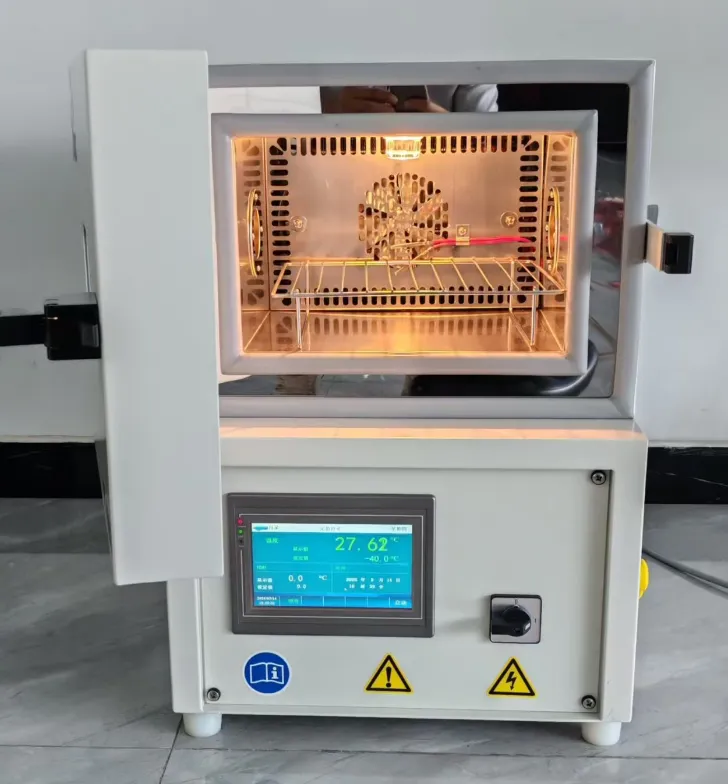

Chambres d'essai de température de paillasseutilisez un contrôleur à écran tactile LCD programmable de 7 pouces.
Capacité du programme : 120 segments minimum avec 999 cycles de répétition.
Communication : connectivité standard RS-232, RS-485 et Ethernet (RJ-45).
Exportation des données d'historique : prise en charge du téléchargement pour les clés USB. Les données doivent être exportées directement vers Excel (.csv ou .xls) sans formatage propriétaire.
Protection indépendante contre la surchauffe : Un limiteur mécanique séparé qui coupe l'alimentation du radiateur en cas de panne du contrôleur principal.
Surcharge de réfrigération : interrupteurs haute pression et relais thermiques pour protéger le compresseur.
Ports de câble : un trou de câble standard de Φ 50 mm (avec bouchon en silicone) sur le côté vous permet de connecter l'alimentation à votre échantillon de test (Live Load Monitoring).
Oui, vous pouvez tester des produits sous tension, mais vous devez tenir compte de la « charge thermique ».
Lorsque votre produit est allumé à l’intérieur de la chambre, il dissipe de l’énergie sous forme de chaleur. Cela ajoute du « travail » supplémentaire au système de réfrigération de la chambre, en particulier si vous essayez de maintenir une température très basse (par exemple, -40°C).
Voici la démarche professionnelle :
1. Calculez la charge : déterminez la puissance en watts de votre appareil testé (DUT). En règle générale, pour chaque 100 watts de chaleur du DUT, vous ajoutez 1 °C de charge thermique au système.
2. Courbes de déclassement : la plupart des fabricants fournissent un tableau de « capacité de charge dynamique ». Par exemple, à +23°C, une chambre peut gérer 1 000 W, mais à -40°C, cette puissance chute à 250 W .
3. Connexion : utilisez toujours le port de câble latéral dédié (Φ 50 mm) pour acheminer vos câbles d'alimentation vers le DUT. N'écrasez jamais les câbles dans le joint de la porte, car cela briserait l'étanchéité à l'air et provoquerait un givrage important.
Les spécifications d'uniformité de la température (par exemple ±1,0 °C) sont généralement mesurées dans des conditions « sans charge ». Une fois que vous placez les échantillons à l’intérieur, ils agissent comme des barrières thermiques. L'air doit circuler autour des échantillons pour les réchauffer ou les refroidir. Si vous remplissez la chambre à plus de 30 à 40 % de son volume total, vous bloquez le flux d'air du ventilateur centrifuge.
La solution : laissez un espace d'au moins 10 cm autour de l'entrée du ventilateur (généralement en haut ou à l'arrière). Utilisez des étagères perforées pour permettre la circulation de l’air verticale.
Effet dissipateur thermique : si vos échantillons sont constitués de métal épais (aluminium ou acier), ils ont une masse thermique élevée. Ils chaufferont et refroidiront plus lentement que l’air, créant un écart temporaire (décalage). Le contrôleur corrigera cela pendant le temps de « trempage » (maintien).
Vous devez calibrer votre chambre au moins une fois tous les 12 mois, ou conformément aux normes ASTM E220/ISO 17025. L'étalonnage n'est pas négociable si vous testez la conformité FDA (dispositifs médicaux), FAA (aviation) ou automobile (IATF 16949).
Le processus : Un technicien certifié place un « Data Logger » avec 9 à 15 thermocouples à des endroits spécifiques (coins et centre) de l'espace de travail vide.
Ce qui est mesuré : ils testent l'uniformité (différence entre le point le plus chaud et le plus froid), la fluctuation (stabilité dans le temps) et la précision (à quel point la lecture est proche d'une norme traçable par le NIST).
Contrôles internes : effectuez un « contrôle en deux points » quotidien à l'aide d'un bain de glace (0°C) et d'eau bouillante (100°C) avec une sonde de référence portative pour vous assurer que la chambre n'a pas dérivé entre les certifications annuelles.
