Climatest Symor® est une boîte sèche en Chine pour le fabricant de composants électroniques, nous fabriquons différents types d'armoires de stockage à sec à des prix très compétitifs, chaque boîte sèche pour composants électroniques est fournie avec le meilleur service d'assistance et est livrée avec une garantie de deux ans, l'humidité est automatique pour<5%RH Series, we sell dry box for electronic components to multinational electronic/semiconductor manufacturers, with excellent feedback.
Modèle : TDU1436F-4
Capacité : 1436L
Humidité:<5%RH Automatic
Temps de récupération : max. 30 min après porte ouverte 30 secondes puis refermée. (Ambiante 25â 60%HR)
Étagères : 5 pièces
Couleur : bleu foncé, sécurité ESD
Dimensions intérieures : W1198*D682*H1723 MM
Dimensions extérieures : W1200*D710*H1910 MM
La description
Climatest Symor® la boîte sèche pour composants électroniques fournit un environnement de stockage à humidité ultra-faible <5 % HR, elle est conçue pour stocker des composants sensibles à l'humidité, conformément à la norme IPC/JEDEC J-STD-033, les problèmes de pop-corn et de micro-fissuration dans le processus de refusion sont efficacement installé dans cette boîte sèche..
spécification
Mode # avec F : fonction ESD, couleur bleu foncé.
Mode # sans F : pas de fonction ESD, couleur blanc cassé
Modèle |
Capacité |
Dimensions intérieures (L × P × H, mm) |
Dimensions extérieures (L × P × H, mm) |
Puissance moyenne (W) |
Poids brut (kg) |
Max. Charge/tablette (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Caractéristique
· Adopte le capteur d'humidité et de température importé d'origine suisse.
-Cela garantit une grande précision d'utilisation, cette boîte sèche pour composants électroniques a une fonction de mémoire, pas besoin de réinitialiser après une panne de courant.
·Fabriqué en acier galvanisé de 1,2 mm d'épaisseur, avec peinture USA DuPont ESD.
-Conception de structure renforcée, excellente portance, traitement de surface avec 18 procédés de peinture, la valeur de résistance statique atteint 106 -108Ω, également avec une forte résistance à la corrosion.
·Fenêtre en verre trempé haute intensité de 3,2 mm pour une meilleure observation.

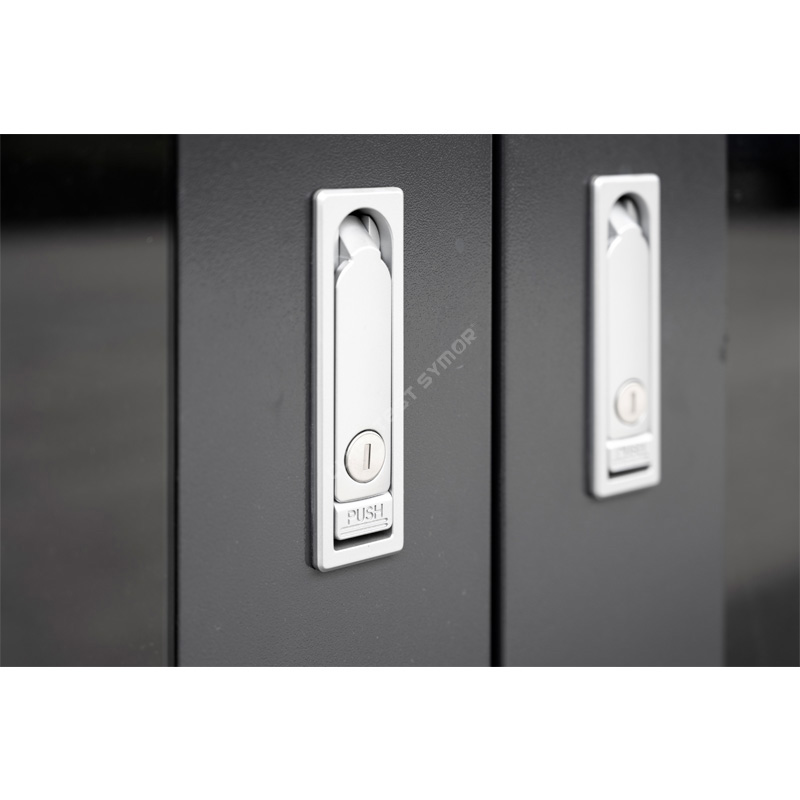

- Serrure en alliage de zinc à presse plate, avec une parfaite étanchéité à l'air et une fonction antivol, cette boîte sèche pour les performances d'étanchéité des composants électroniques est excellente.
·Avec la fonction de mémoire, pas besoin de réinitialiser après une panne de courant.
-La boîte sèche pour composants électroniques peut mémoriser automatiquement la dernière valeur de réglage après la mise hors tension, pas besoin de la régler à nouveau.
·Unité sèche puissante avec une durée de vie projetée de +15 ans.
- La boîte sèche pour composants électroniques adopte une unité sèche à tamis moléculaire 4A, la technique la plus avancée, elle peut être régénérée automatiquement, pas besoin de remplacement.
·Roulettes universelles installées en bas, sécurité ESD.
- Des roulettes en PU renforcées sont installées au bas de la boîte sèche pour les composants électroniques, deux avant avec freins pour un déplacement et un arrêt faciles.
Définition de Climatest Symor® boîte sèche pour composants électroniques ?
Climatest Symor® La boîte sèche pour composants électroniques, également appelée armoire de stockage à sec ESD, est un boîtier avec contrôle électronique de l'humidité qui maintient automatiquement une valeur d'humidité relative (RH) stable, la boîte sèche pour composants électroniques est disponible en différentes tailles et formes, elle peut maintenir <5 Environnement à faible taux d'humidité HR de manière fiable, avec un contrôle précis de l'humidité relative, mais nécessite une alimentation électrique constante.
Comment les boîtes sèches pour composants électroniques influencent-elles la production SMT ?
Les composants MSL, comme IC, BGA, PCB, sont très sensibles à l'humidité, ces composants ont des exigences strictes pour l'environnement de stockage, contrairement aux boîtes sèches civiles étanches à l'humidité, la boîte sèche pour composants électroniques peut atteindre une valeur d'humidité très faible, le la vitesse de déshumidification et de récupération est super rapide, toutes les armoires sont protégées contre les décharges électrostatiques.
Pendant le processus de refusion, des traces d'humidité pénètrent dans les boîtiers IC, la pression d'humidité augmente en raison du chauffage, l'humidité absorbée se dilate rapidement à l'intérieur, ce qui entraîne des dommages invisibles, comme une panne de câblage, du pop-corn et des micro-fissures, même des fissures à la surface, ces les défauts ne sont pas faciles à voir au début, cependant, ces problèmes potentiels invisibles entrent sur le marché, puis les produits de la faculté reviennent et les plaintes suivent.
Stockage normal |
Processus de refusion |
||
|
|
|
|
L'humidité de l'air ambiant pénètre dans les emballages. |
Pendant le chauffage, la pression de la vapeur d'eau augmente, ce qui sépare la filière et la résine. |
La vapeur d'eau continue de se dilater sous l'effet du chauffage, faisant exploser les emballages. |
La vapeur d'eau brise les emballages, ce qui provoque des micro-fissures. |
boîte sèche pour composants électroniques peut maintenir <5 % HR, ce qui élimine efficacement les risques de défaillance résultant d'un stockage inapproprié pendant le processus d'assemblage. La norme IPC/JEDEC J-STD-033 spécifie la norme de manipulation, d'emballage, d'expédition et d'utilisation de l'humidité Reflow Sensitive Surface Mount Devices.â, il nécessite un stockage à faible humidité pour les composants sensibles à l'humidité.
Pourquoi avez-vous besoin d'une boîte sèche pour composants électroniques pour le stockage SMD ?
Les dispositifs MSD sont généralement des circuits intégrés, composés de différents composants, ces composants sont assemblés par pâte, cela provoque inévitablement des écarts entre les composants, les écarts sont le principal facteur d'humidité MSD, l'humidité pénétrera, et progressivement dans le SMD, lorsque la pénétration atteint dans une certaine mesure, SMD devient humide et tombe en panne.
Stockage à faible humidité MSD, vise à contrôler la durée de vie de l'atelier SMD, la boîte sèche pour les composants électroniques fournit une solution de stockage efficace, la boîte sèche pour les performances des composants électroniques détermine l'effet de stockage SMD, une boîte sèche professionnelle pour les composants électroniques doit atteindre une faible humidité, antistatique et des fonctions de déshumidification rapide.
Le niveau SMD détermine le niveau d'humidité requis. Au niveau SMD actuel, l'humidité de stockage couramment utilisée est de 20 %, 10 % et 5 % HR.
Climatest Symor® la boîte sèche pour les composants électroniques adopte la température importée par la Suisse. & Capteur RH, l'erreur est de +/- 2% RH, avec une grande précision et une grande stabilité, l'humidité est réglable, l'étanchéité à l'air est excellente.
boîte sèche pour l'application de composants électroniques
boîte sèche pour les composants électroniques sont essentiels dans l'industrie de fabrication électronique/semi-conducteur, c'est la solution de stockage OPTIMALE pour :
- Assemblage de circuits imprimés, puces IC, LED, SMD, SMT, bandes et bobines, cartes de câblage imprimé (PWB), film de polyamide, chargeurs.
â» Condensateurs, pièces en céramique, connecteurs, interrupteurs, barre de soudure.
â» Composants MSL partiellement assemblés.
â» Matériaux absorbant l'humidité, tels que l'époxy, les résines, les adhésifs.
De plus, les salles blanches ont des exigences d'hygiène très strictes, les modèles standards ne correspondent pas, Climatest Symor® fournit également des armoires sèches en acier inoxydable (SS) et des armoires à azote en acier inoxydable (SS), toutes deux personnalisées en fonction des demandes spécifiques des clients.
<5 % HR Vitesse de déshumidification de la série :
Ouvrez la porte 30 secondes puis fermez-la, l'humidité récupèrera à <5 % HR en 30 minutes, voir la courbe ci-dessous : (Ambiante 25 degrés C, humidité 60 % HR)
QUELLES SONT LES MÉTHODES COURANTES DE STOCKAGE DES COMPOSANTS ÉLECTRONIQUES ?
1. Sacs barrière contre l'humidité
Méthode : les composants sensibles à l'humidité sont emballés dans des sacs étanches étanches à l'humidité, avec des déshydratants et une carte indicatrice d'humidité (HIC) à l'intérieur, les utilisateurs identifient l'humidité ambiante dans les emballages scellés en vérifiant le changement de couleur des points sur la voiture.
â Inconvénient : Sacs anti-humidité + voitures indicatrices d'humidité + dessicants + travail manuel = consommables, risque de fuite, coût élevé.
2. Armoires à azote
âMéthode : les composants sensibles à l'humidité sont stockés dans des armoires de purge à l'azote ou à l'air comprimé pour répondre à un stockage à faible humidité
â Inconvénient : Remplissage d'azote = consommation continue de N2, co élevé
3. Armoires sèches électroniques
âMéthode: Les composants sensibles à l'humidité sont placés dans une armoire sèche électronique, il suffit de les brancher, la machine fonctionnera automatiquement et atteindra une humidité très faible.
â Avantages : Pas de consommables, pas de travail manuel, pas de consommation d'azote, environnemental, seulement un peu d'électricité nécessaire.
Nous fournissons des solutions de boîtes sèches pour les composants électroniques aux industries ci-dessous :
Production électronique
Semi-conducteur
Pharmaceutique
Laboratoire
Aviation
Militaire
Avantages de la boîte sèche pour les composants électroniques
Pour plus de détails sur la boîte sèche pour composants électroniques, veuillez visiter notre site Web www.climatestsymor.com ou envoyer directement des e-mails à sales@climatestsymor.com, nous vous répondrons dans les meilleurs délais, bienvenue pour une éventuelle collaboration.
